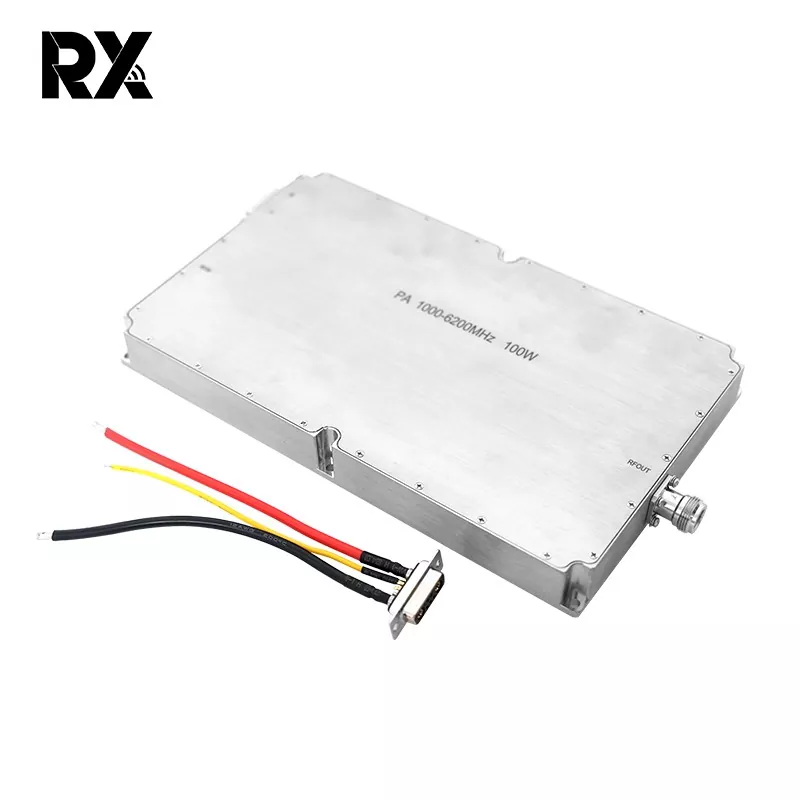

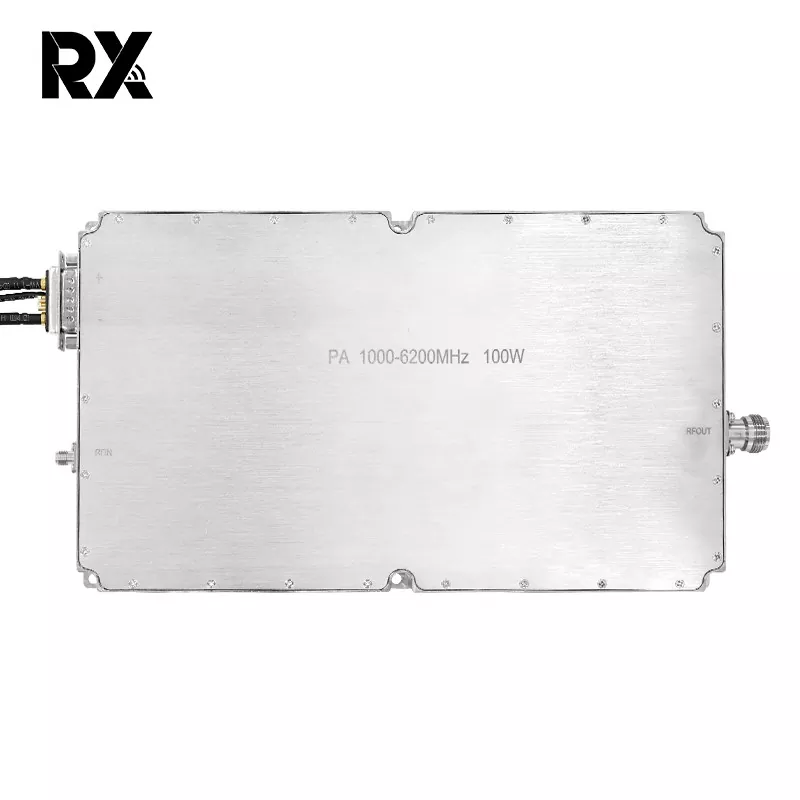

1000-6000MHz 100W 광대역 RF 전력 증폭기 모듈

이 1000~6000MHz 100W 광대역 RF 전력 증폭기 모듈은 1000~6000MHz의 넓은 주파수 범위에서 작동하는 고성능 100W 광대역 전력 증폭기 모듈입니다. 고급 마이크로파 회로와 고품질 반도체 부품으로 설계된 이 제품은 탁월한 전력, 대역폭 및 안정성을 요구하는 전문 애플리케이션용으로 설계되었습니다. 현대 통신 인프라, 레이더 탐지 시스템, 드론 방어(FPV 대책) 등 중요한 분야에서 널리 사용되며 신호 범위 강화, 시스템 범위 확장 및 전파 방해 방지 기능 향상을 위한 핵심 구성 요소 역할을 합니다.

문의 보내기

제품 설명

아니요.	설명	상징	최소	일반		맥스	단위	주목
1.	작동 주파수	흑백	1000			6200	MHz
2.	입력 전원	핀		2			dBm
3.	출력 전력 CW	프삿	50.5	51		52.5	dBm	연속파
4.	전력 이득	GP	48.5	49		50.5	dBm	@ 핀=2dBm
5.	전력 이득 평탄도	△Gp		±1.5			데시벨	@ 핀=2dBm
6.	입력 반사 손실	S11		-15			데시벨
7.	작동 전압	Vdc	28	28		32	V
8.	현재 소비	A		17		21.5	A	@ 파우트=110~180W
9.	RF 커넥터 입력		SMA, 여성

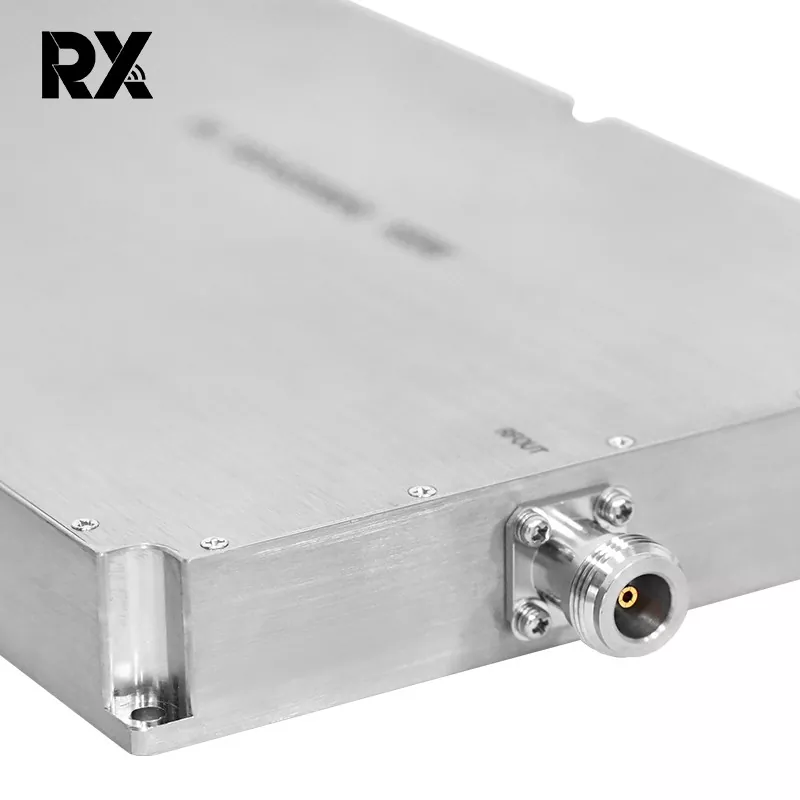

10.	RF 커넥터 출력		N, 여성
11.	무게			1.9		2	kg
12.	길이너비높이		25015025			mm
13.	최대 입력 전력	핀맥스	≤10			dBm
14.	인터페이스 정의 (7W2 여성)	VDD	A1		28Vdc
		접지	A2		지면
		과전류 보호	2		정상 작동:0V 과전류 보호:+5V			과전류 보호@25A
		과열 보호	2		정상 작동:0V 과열 보호:+5V			과열
		할 수 있게 하다	3		5V~Vdd:ON 0V:꺼짐			보호@100℃
		접지	4		지면
		상태	5		정상 작동:0V 상태 보호:+5V
	전반적인 차원	메모: 1、 전체 치수는 참조용입니다. 2、 고객의 요구 사항에 따라 크기를 적절하게 늘리거나 줄일 수 있습니다. 3、 입력 인터페이스, 출력 인터페이스 및 전원 공급 장치 인터페이스의 위치는 고객의 실제 요구에 따라 변경될 수 있습니다.

진정한 광대역 솔루션인 1000-6000MHz 100W 광대역 RF 전력 증폭기 모듈의 핵심 가치는 뛰어난 주파수 적응성과 강력한 전력 출력 기능에 있습니다. 단일 고정 주파수에 최적화되기보다는 지정된 전체 대역폭에 걸쳐 안정적이고 신뢰할 수 있는 증폭 성능을 제공합니다. 따라서 다중 대역 시스템, 주파수 호핑 애플리케이션 및 R&D 테스트 시나리오에 이상적인 선택입니다. 또한 특정 고객 요구 사항에 맞는 주파수 대역 맞춤화를 지원하여 유연한 기술 적용을 제공합니다.

요약하면, 이 100W 광대역 전력 증폭기 모듈은 넓은 대역폭, 고전력, 높은 신뢰성 및 사용자 정의 가능성이라는 네 가지 주요 기능을 갖추고 있어 복잡하고 전문적인 RF 애플리케이션을 위한 강력하고 유연하며 안정적인 코어 전력 증폭 솔루션을 제공합니다.
