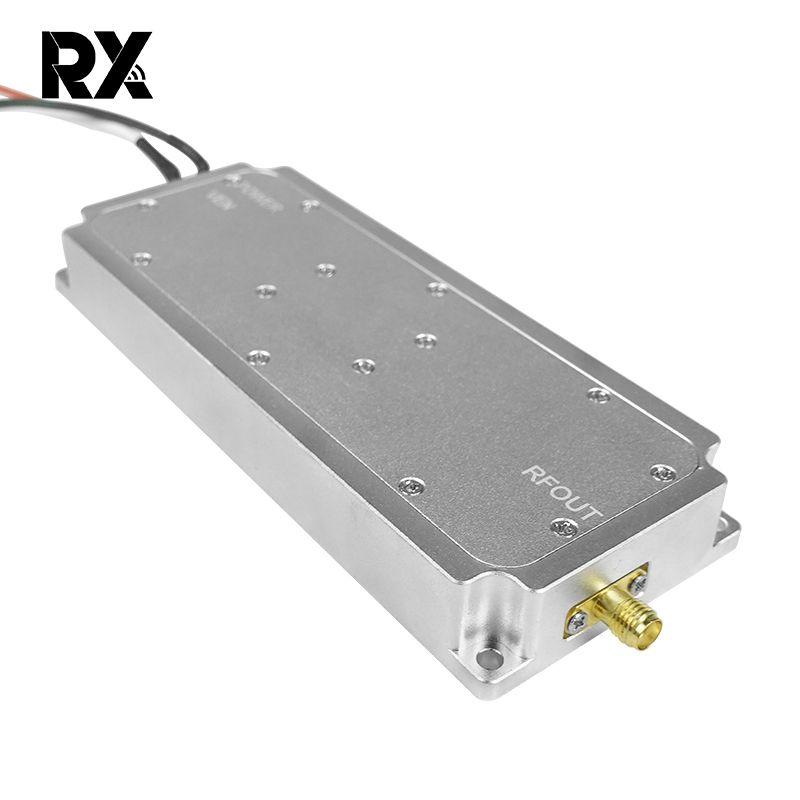

Shenzhen Texin Electronics Co.,Ltd는 설립 이후 무선 통신 기술의 연구 개발, 생산 및 판매에 주력하고 있습니다. 제품 라인에는 모바일 통신 2G/3G/4G/5G 신호 소스 및 GPS, 무선 신호 WIFI 안티 모듈뿐만 아니라 Lora 시스템 플랫폼의 스마트 장비 관리가 포함됩니다. 우리는 안정적이고 신뢰할 수 있으며 우수한 확장성과 맞춤형 제품을 제공합니다. 전문 기술과 우수한 서비스로 고객을 위해. FPV 안티 신호 소스는 Texin Electronics에서 연구 및 개발한 FPV 안티 모듈의 제품입니다. 이 모듈은 FPGA 로직 칩을 마스터 컨트롤로 사용하고 고정된 주파수의 우수한 안정적인 주파수와 결합됩니다. VOC, 안티 FPV 변조 신호 모듈을 생성합니다. 디지털 신호는 FPGA 내부에서 생성되며, 이는 VCO 발진 주파수를 사용하여 신호 반송파에서 변조되고, 신호가 증폭기로 출력된 후 안테나로 전송되는 반응 과정입니다.
Shenzhen Texin Electronics Co.,Ltd는 설립 이후 무선 통신 기술의 연구 개발, 생산 및 판매에 주력하고 있습니다.
제품 라인에는 모바일 통신 2G/3G/4G/5G 신호 소스 및 GPS, 무선 신호의 WIFI 안티 모듈뿐만 아니라 Lora 시스템 플랫폼의 스마트 장비 관리가 포함됩니다. 우리는 안정적이고 신뢰할 수 있으며 우수한 확장성과 맞춤형 제품을 제공합니다. 전문 기술과 우수한 서비스로 고객을 위해.FPV 안티 신호 소스는 Texin Electronics에서 연구 및 개발한 FPV 안티 모듈의 제품입니다. 이 모듈은 FPGA 로직 칩을 마스터 컨트롤로 사용하고 고정 주파수의 우수한 안정적인 주파수와 결합됩니다. VOC, 안티 FPV 변조 신호 모듈을 생성합니다. 디지털 신호는 FPGA 내부에서 생성되며, 이는 VCO 발진 주파수를 사용하여 신호 반송파에서 변조되고, 신호가 증폭기로 출력된 후 안테나로 전송되는 반응 과정입니다.
지원 주파수: 300-1200MHz, 2.4GHz 등
출력 전력: 20W
디지털 신호 소스 내장, 사용이 더욱 편리하고 효율성이 높음
작은 크기, 통합 사용 용이
산업 등급 애플리케이션 설계, 산업 등급 애플리케이션에 적합한 산업 등급 칩을 사용합니다.
아니요. | lt | 데이터 | 단위 |
1 | 빈도 | 5000-6000 | MHz |
2 | 테스트 전압 | 28 | V |
삼 | 현재의 | 1.9 | A |
4 | 산출 | 20 | W |
5 | 얻다 | 43 | 데시벨 |
6 | 출력 안정성 | 1 | 데시벨 |
7 | 커넥터 | SMA/여성 | |
8 | 출력 커넥터 VSWR | ≤1.30 (전원 없음 및 VNAtest) | |
9 | 전원선 | 빨간색+검은색+활성화 와이어 | |
10 | 제어 활성화 | HighON 낮음 끄기 | |

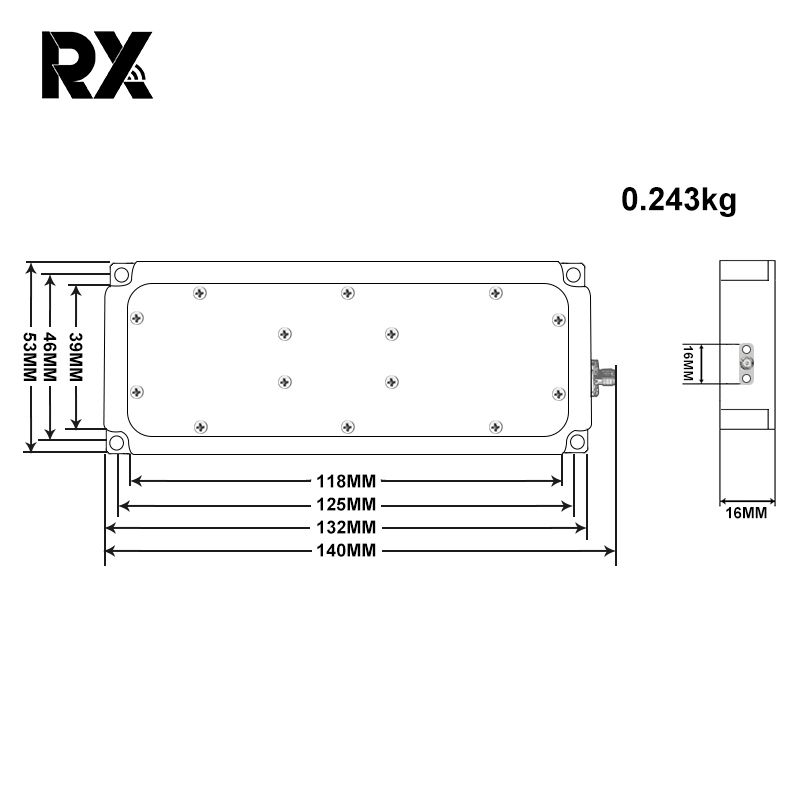

11 | 아웃 쉘 크기 | 132*53*16 | mm |
12 | 마운트 구멍 | 46*125 | mm |
13 | 무게 | 243 | g |
14 | 작업 온도 | -40~+65 | ℃ |
15 | 아웃 쉘 소재 | 알류미늄 | |
16 | 진동 필요 | 승용차 적재 OK |
1.기본 기능:
FPV 원격 제어 주파수를 기반으로 안티 신호 소스의 디지털 변조 신호 매개변수를 설정하고 이를 맞춤형 주파수로 변조하며, 변조 후 안티 신호 소스는 RF에 의해 증폭되고 전송을 위해 안테나로 출력되어 무선 신호를 형성합니다. 안티 FPV 원격 제어 신호에.
2. 애플리케이션 설명:
안티 소스 신호 모듈의 RF 출력 SMA 포트는 50Ω 임피던스이며 증폭기 모듈 SMA 입력 인터페이스에 연결되고 증폭기 전원 모듈 출력은 송신 안테나에 연결되며 인터페이스와 임피던스는 일관되어야 합니다. 통합 후 모듈의 온도는 작동 온도를 초과하지 말고 방열이 적절해야 합니다.
1. 주파수 범위
사용자 정의 주파수가 안티 FPV 원격 제어 신호에 해당할 때 사용 주파수 범위를 벗어나면 안티 효과가 없습니다.
2. 간섭거리 및 출력 구성
간섭 거리는 증폭기의 출력 전력과 관련이 있습니다. 전력이 클수록 안티 거리가 멀어집니다. 또한 장애물이 없는 환경에서 가장 효과적인 효과를 얻어야 합니다. 즉, 안티 시그널과 FPV 사이에 장애물이 없다는 의미입니다.
