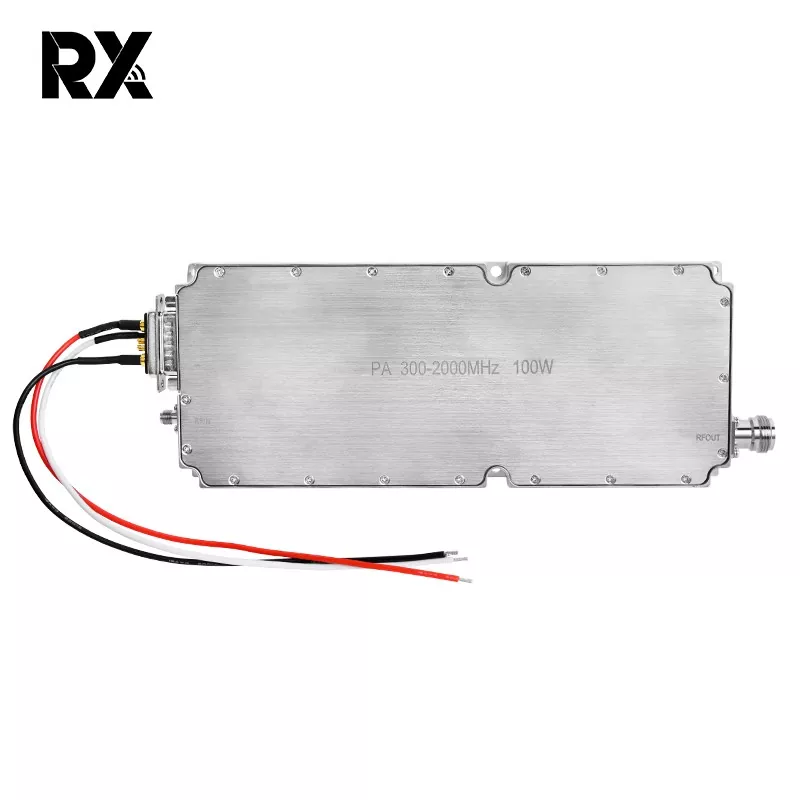

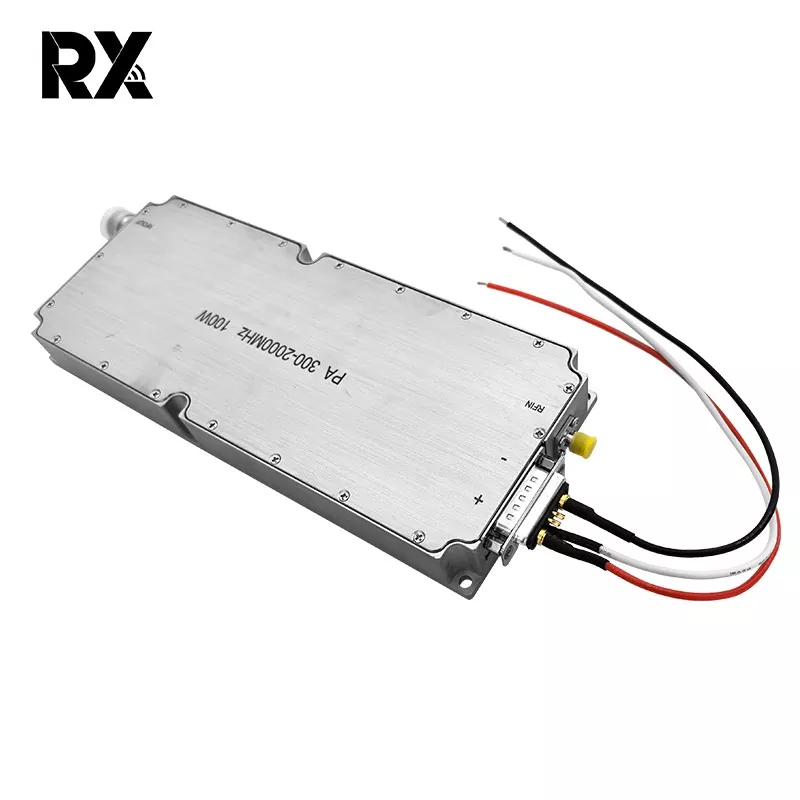

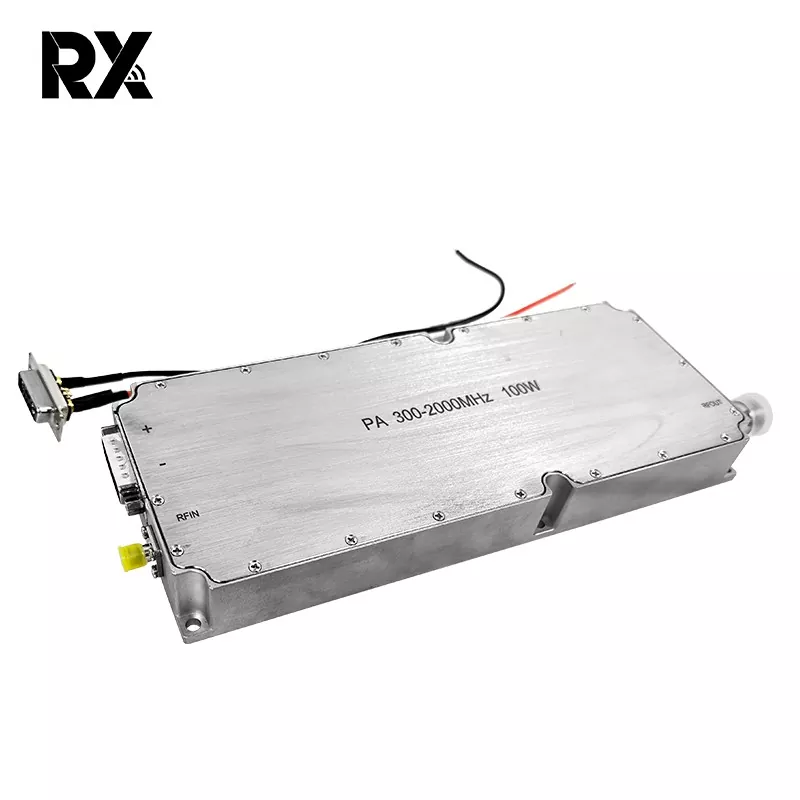

100W RF 전력 증폭기 모듈 300 -2000MHz 32V 8A 고이득

100W RF 전력 증폭기 모듈은 전문 RF 시스템용으로 특별히 설계된 고전력 증폭기 모듈입니다. 300-2000MHz의 매우 넓은 작동 주파수 대역을 포괄하고 32V DC 전원 공급 장치를 지원할 수 있으며 정격 작동 전류는 8A입니다. 100W RF 전력 증폭기 모듈 300-2000MHz 32V 8A 고이득은 RF 신호 전송의 전력 문제를 효과적으로 해결할 수 있으며 무선 통신, RF 테스트, 산업 제어 및 기타 분야에서 널리 사용됩니다.

문의 보내기

제품 설명

이 모듈은 100W 고전력, 300~2000MHz 넓은 주파수 대역 및 산업 등급 신뢰성을 갖추고 있습니다. 100W RF 전력 증폭기 모듈 300-2000MHz 32V 8A 고이득은 "약한 신호는 장거리 전송이 불가능합니다"라는 핵심 문제점을 해결할 뿐만 아니라 여러 시나리오에서 RF 시스템의 요구 사항에 적응할 수 있습니다.

제품사양

아니요.	설명	상징	최소	유형		맥스	단위	주목
1.	작동 주파수	흑백	300			2000	MHz
2.	입력 전원	핀		2			dBm
3.	출력 전력 CW	프삿	49	50.5			dBm	연속파
4.	전력 이득	GP		48.5			dBm	@ 핀=2dBm
5.	전력 이득 평탄도	△Gp		±1.5			데시벨	@ 핀=2dBm
6.	입력 반사 손실	S11		-15			데시벨
7.	작동 전압	Vdc	28	32		32	V
8.	현재 소비	A		8		11	A	@ 파우트>80W
9.	RF 커넥터 입력		SMA, 여성

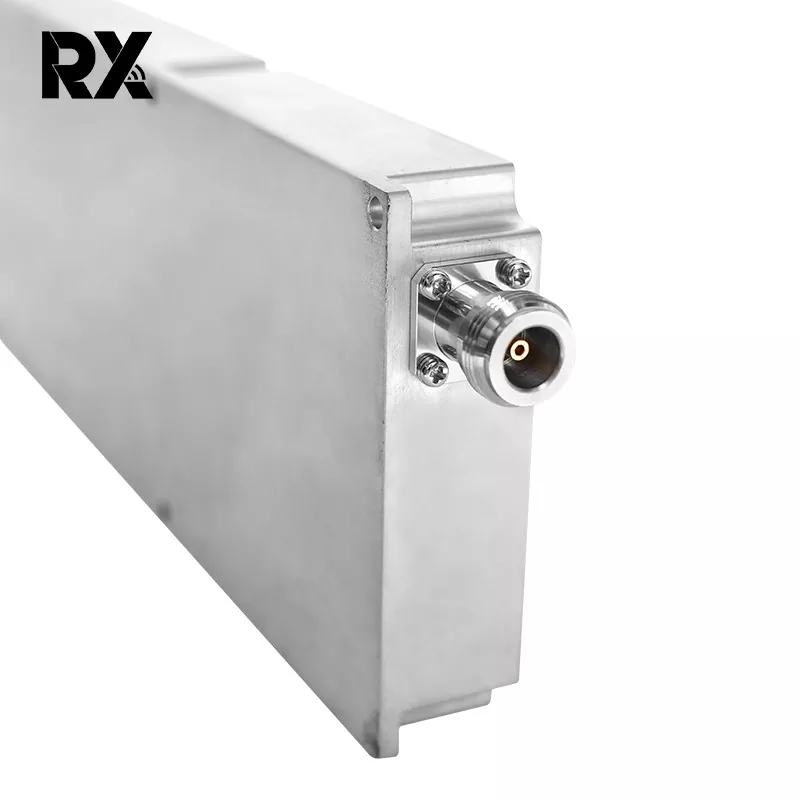

12.	RF 커넥터 출력		N- 여성
11.	무게		0.95				kg

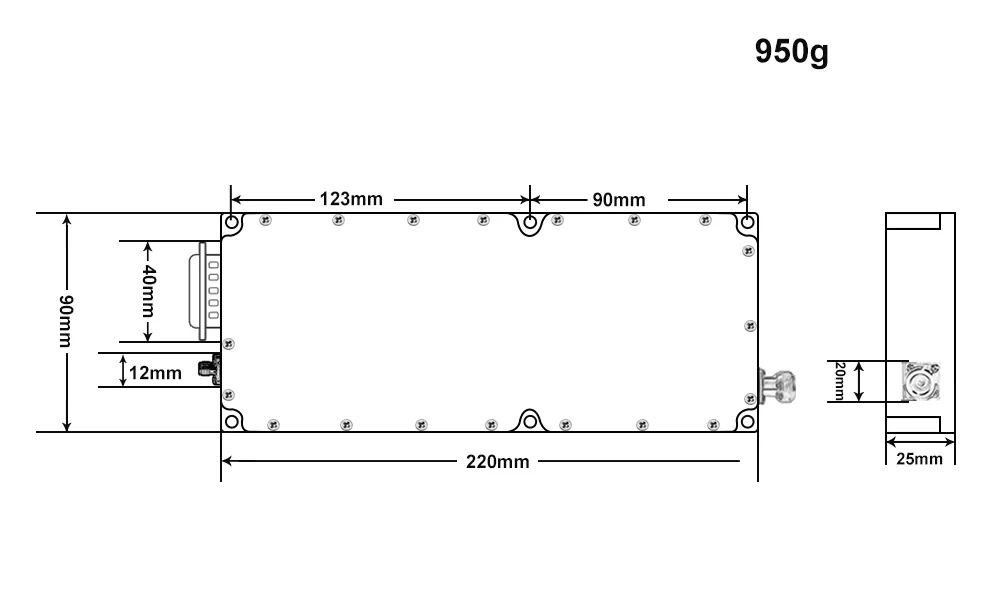

12.	길이너비높이		2209025			mm
13.	최대 입력 전력	핀맥스	≤10			dBm

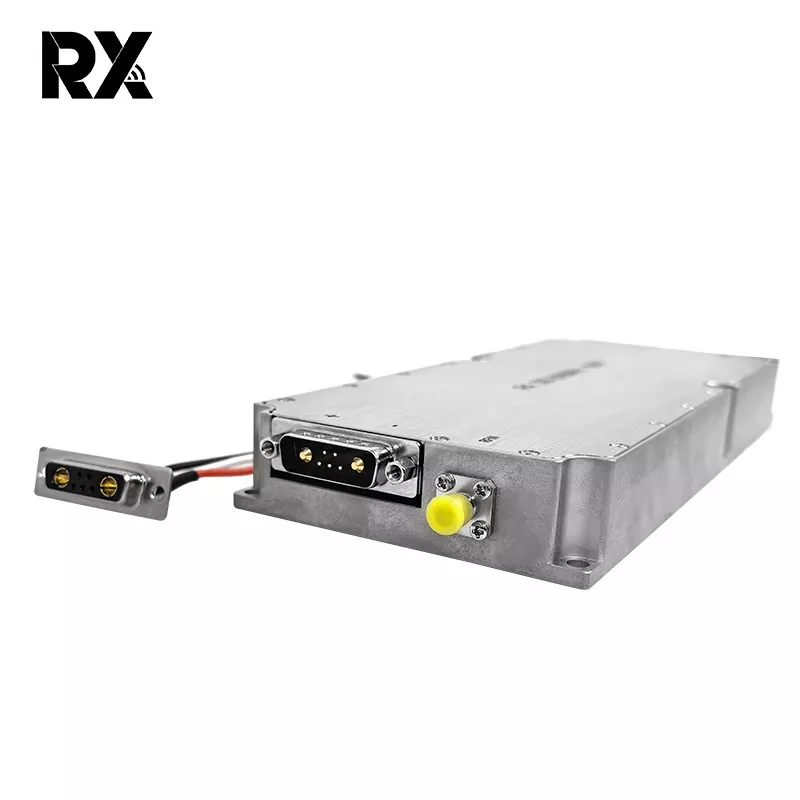

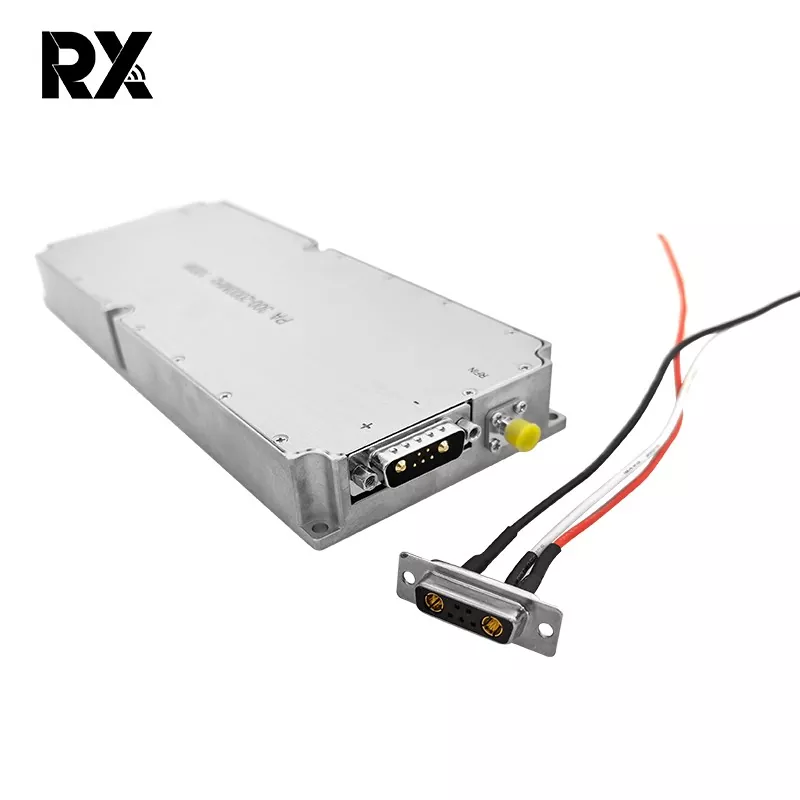

14.	인터페이스 정의 (7W2 여성)	VDD	A1		28Vdc
		접지	A2		지면
		과전류 보호	1		정상 작동:0V 과열 보호			과전류 보호@25A
		과열 보호	2		정상 작동:0V 과열 보호:+5V			과열
		할 수 있게 하다	3		5V~Vdd:ON 0V:꺼짐			보호@100℃
		접지	4		지면
		상태	5		정상 작동:0V 상태 보호:+5V
