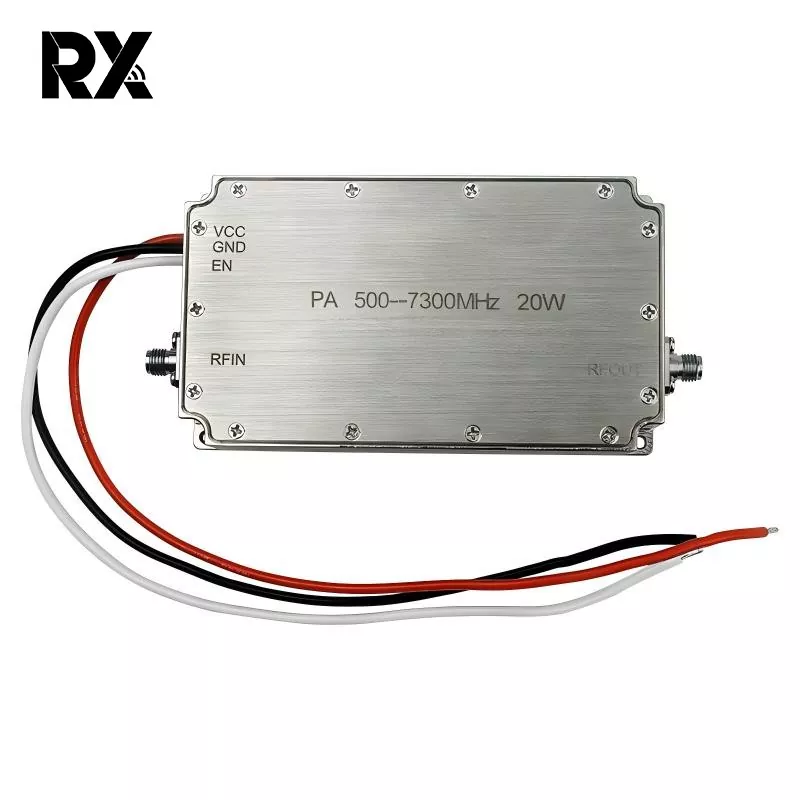

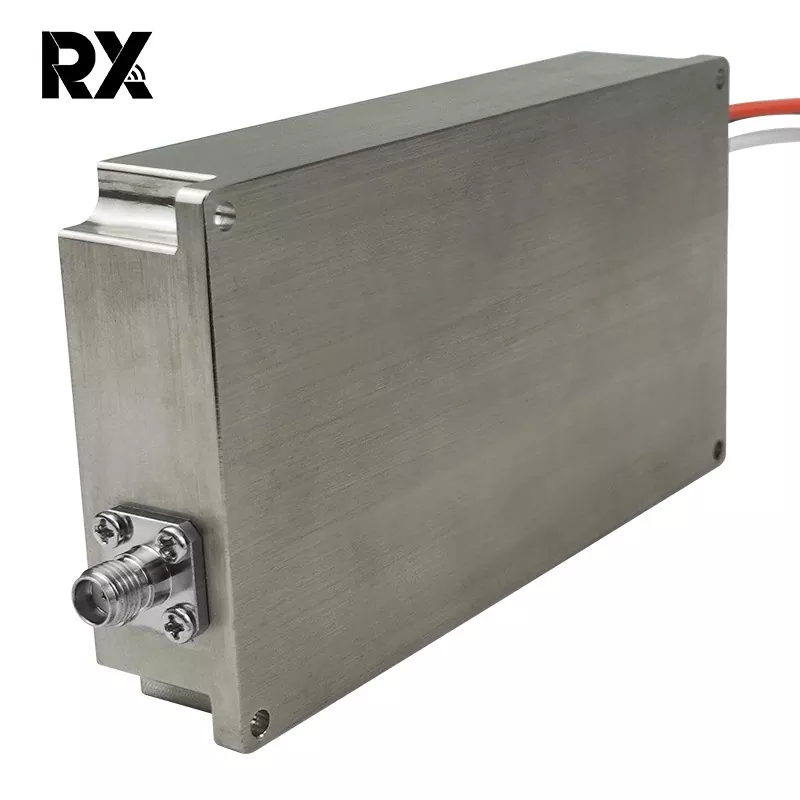

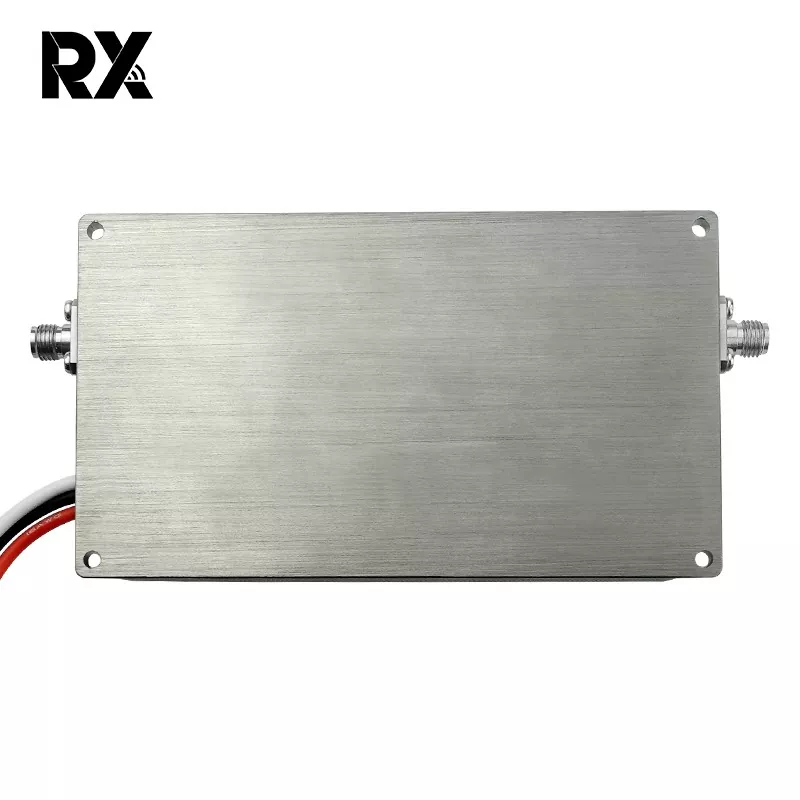

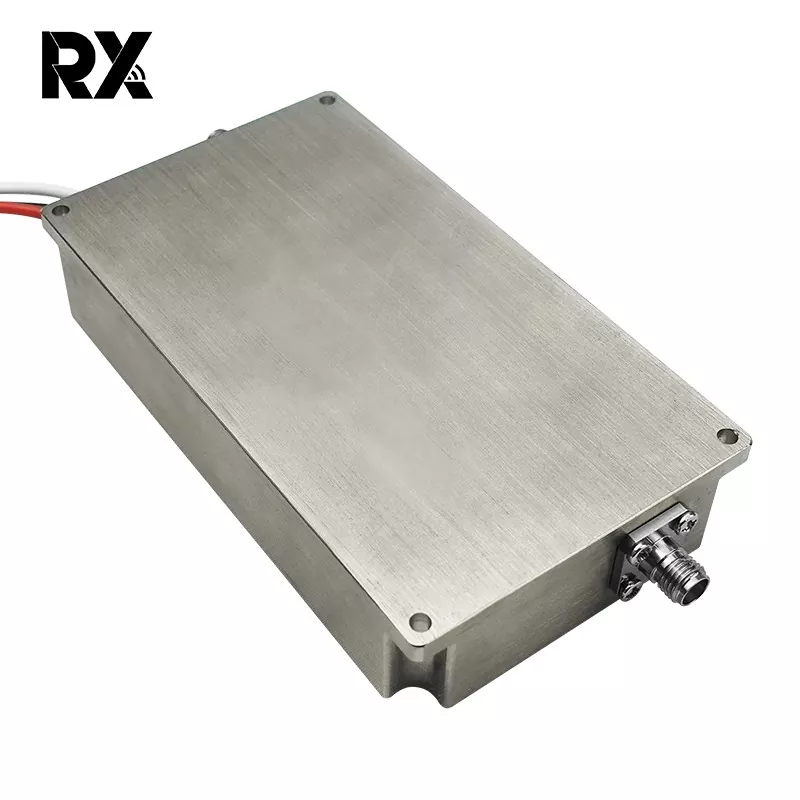

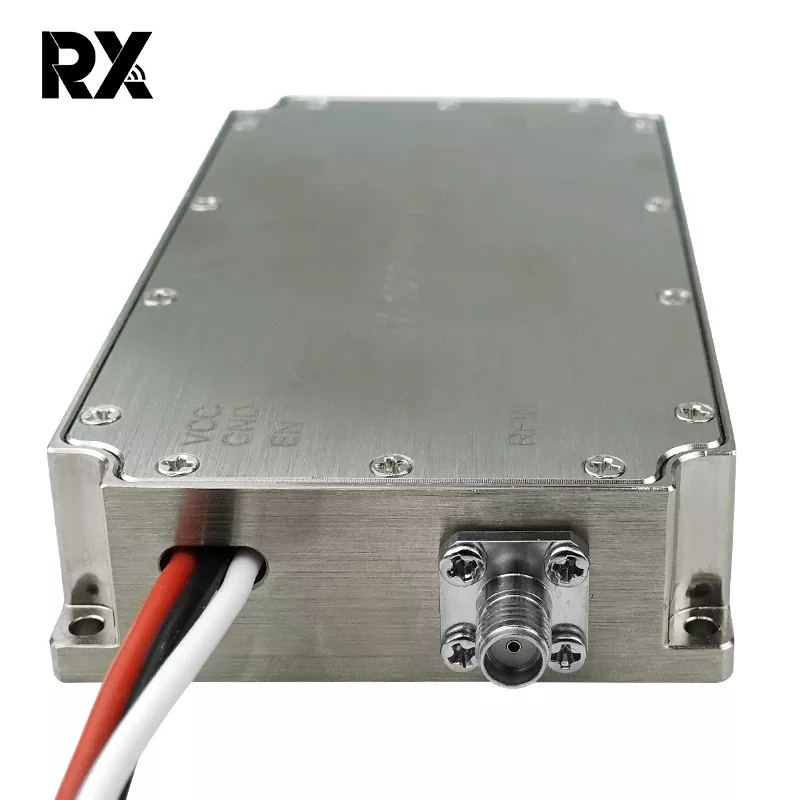

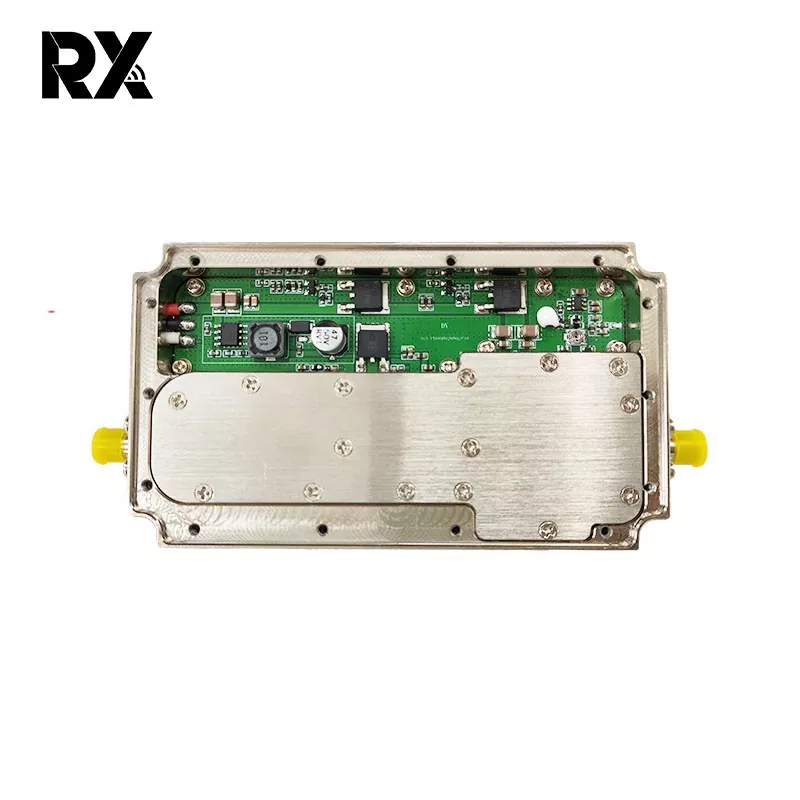

20W 500-7300MHz 초광대역 전력 증폭기

이것은 20W 500-7300MHz 무신호 소스 초광대역 전력 증폭기입니다. 이는 시스템 내에서 전원 디스패치 및 라인 보호에 중요한 역할을 합니다. 이득 자체를 제공하지는 않지만 500MHz~7.3GHz의 초광대역폭 내에서 최대 20W의 고전력 신호를 정확하게 감쇠, 일치 또는 분리할 수 있습니다.

문의 보내기

제품 설명

주요 이점:

이 20W 500-7300MHz 전력 증폭기 칩은 500-7300MHz를 포괄하며 L, S, C 및 X 대역 일부를 동시에 포괄하므로 하나의 칩에서 여러 용도로 사용할 수 있습니다. 이는 주파수 분배기 구성 요소의 수를 줄여 크기를 압축하고 비용을 절감합니다. 이는 간섭 대역 간 전환을 용이하게 하여 외부 신호 소스와 안테나가 필요하지 않습니다. 단일 광대역 칩은 저주파, 기존 대역, 고주파까지 간섭을 처리할 수 있습니다.

핵심 기능:

광대역 트랜시버 링크에서는 이전 단계의 한계를 초과하는 20W 구동 전력을 후속 칩이 처리할 수 있는 수준으로 백업하여 후속 LNA/믹서가 압축되거나 소진되는 것을 방지합니다. 순간 전력 ≥ 20W를 견딜 수 있습니다. 후속 단계에서 안테나 불일치 또는 개방 회로로 인해 반사 전력이 발생하는 경우 이 500~7300MHz 20W 전력 증폭기는 반사된 에너지를 흡수/감쇠하여 이전 단계의 전력 트랜지스터를 보호합니다.

두 개의 전력 증폭기 스테이지 사이에 삽입된 이 전력 증폭기는 반사 손실을 3-6dB까지 줄이고, 스테이지 간 반사를 줄이고, 자체 발진을 억제하고, 스테이지 간 절연을 향상시킬 수 있습니다.

20W 500-7300MHz 초광대역 전력 증폭기 사양(TC=25℃)

아니요.	설명	상징	최소	일반		맥스	단위	주목
1.	작동 주파수	흑백	500			7300	MHz
2.	입력 전원	핀		0			dBm
3.	출력 전력 CW	프삿	42.5	43		44	dBm	연속파
4.	전력 이득	GP		43			dBm	@ 핀=0dBm
5.	전력 이득 평탄도	△Gp		±1.5			데시벨	@ 핀=0dBm
6.	입력 반사 손실	S11		-15			데시벨
7.	작동 전압	Vdc	24	30		36	V
8.	현재 소비	A		2		3	A	@ 파우트=10~15W
9.	RF 커넥터 입력		SMA, 여성
10.	RF 커넥터 출력		SMA, 여성
11.	무게			0.278		0.3	kg
12.	길이너비높이		1056020			mm
13.	최대 입력 전력	핀맥스	≤10			dBm
14.	인터페이스 정의	VDD	A1		24Vdc
		접지	A2		지면
		할 수 있게 하다	1		5V~Vdd:ON 0V:꺼짐
	전반적인 차원	메모: 1、 전체 치수는 참조용입니다. 2、 고객의 요구 사항에 따라 크기를 적절하게 늘리거나 줄일 수 있습니다. 3、 입력 인터페이스, 출력 인터페이스 및 전원 공급 장치 인터페이스의 위치는 고객의 실제 요구에 따라 변경될 수 있습니다.
	전반적인 차원

성능 곡선(실제 측정 샘플, 25°C, 28V)

빈도	입력	24V			30V			36V
(MHz)	(dBm)	푸트(dBm)	나(A)	에타(%)	푸트(dBm)	나(A)	에타(%)	푸트(dBm)	나(A)	에타(%)
500	0	39.8	1.37	29.04%	41.39	1.58	29.06%	42.6	1.74	34.86%
600	0	40.9	1.3	39.43%	42.65	1.52	40.37%	43.95	1.78	46.50%
700	0	40.99	1.33	39.35%	42.89	1.55	41.84%	44.1	1.85	46.31%
800	0	41.3	1.4	40.15%	43.23	1.62	43.29%	44.7	1.79	54.96%
900	0	41.4	1.5	38.34%	43.35	1.71	42.16%	44.85	1.91	53.31%
1000	0	41.4	1.52	37.84%	43.38	1.74	41.72%	44.87	1.94	52.73%
1100	0	41.8	1.62	38.93%	43.67	1.84	42.18%	45	2.02	52.18%
1200	0	41.88	171	0.38%	43.6	1.92	39.77%	44.75	2.07	48.07%
1300	0	41.8	1.75	36.04%	43.52	1.98	37.86%	44.66	2.136	45.63%
1400	0	41.76	1.69	36.97%	43.43	1.9	38.65%	44.63	2.059	47.01%
1500	0	41.65	1.66	36.70%	43.23	1.85	37.91%	44.31	1.97	45.65%
1600	0	42	1.71	38.62%	43.61	1.92	39.86%	44.6	2.038	47.17%
1700	0	41.88	1.73	37.13%	43.45	1.95	37.83%	44.4	2.06	44.57%
1800	0	41.75	1.73	36.04%	43.34	1.98	36.33%	44.33	2.1	43.02%
1900	0	42	1.74	37.95%	43.57	1.95	38.89%	44.6	2.1	45.78%
2000	0	42.3	1.81	39.09%	43.96	2.06	40.27%	44.89	2.26	45.47%
2100	0	42.4	1.83	39.57%	44	2.11	39.68%	44.93	2.33	44.52%
2200	0	42.3	1.78	39.75%	43.84	2	40.35%	44.82	2.24	45.15%
2300	0	42.4	1.88	38.52%	43.96	2.02	41.07%	44.88	2.22	46.19%
2400	0	42.4	2	36.20%	44	2.16	38.76%	44.69	2.39	41.07%
2500	0	42.4	2.12	34.15%	43.9	2.38	34.38%	44.56	2.7	35.28%
2600	0	42.2	2.15	32.16%	43.6	2.39	31.95%	44.1	3	28.56%
2700	0	42.3	2.15	32.91%	43.94	2.72	30.36%	44.7	3.16	31.13%
2800	0	42.2	2.04	33.90%	43.96	2.55	32.53%	44.83	2.96	34.24%
2900	0	41.9	1.99	32.43%	43.71	2.39	32.77%	44.68	2.7	36.27%
3000	0	42.2	1.94	35.64%	43.97	2.25	36.96%	45.11	2.46	43.95%
3100	0	41.85	1.97	32.38%	43.66	2.17	35.68%	44.68	2.29	42.76%
3200	0	41.95	2	32.64%	43.7	2.3	33.97%	44.81	2.24	45.04%
3300	0	41.88	2.15	29.88%	43.58	2.38	31.94%	44.66	2.2	44.31%
3400	0	41.74	2.18	28.53%	43.54	2.42	31.12%	44.64	2.3	42.18%
3500	0	41.42	2	28.89%	43.28	2.43	29.19%	44.34	2.44	37.11%
3600	0	41.22	2	27.59%	43.17	2.44	28.35%	44.31	2.52	35.68%
3700	0	40.92	2	25.75%	42.88	2.34	27.65%	44	2.62	31.96%
3800	0	40.79	2.17	23.03%	42.51	2.43	24.45%	43.63	2.52	30.51%
3900	0	41.15	2.15	25.26%	42.8	2.43	26.14%	43.84	2.52	32.02%
4000	0	41.58	2.09	28.68%	43.1	2.41	28.24%	44.11	2.59	33.16%
4100	0	41.72	2.04	30.35%	43.52	2.39	31.37%	44.1	2.59	33.08%
4200	0	41.8	1.88	33.55%	43.22	2.22	31.52%	44.1	2.57	33.34%
4300	0	42.13	1.92	35.44%	43.59	2.21	34.47%	44.4	2.58	35.58%
4400	0	41.87	1.97	32.53%	43.38	2.2	33.00%	44.26	2.45	36.28%
4500	0	41.73	2	31.03%	43.31	2.19	32.62%	44.2	2.47	35.50%
4600	0	40.96	2	25.99%	42.77	2.18	28.93%	43.73	2.48	31.73%
4700	0	40.49	2.01	23.21%	42.3	2.1	26.96%	43.35	2.43	29.67%
4800	0	41.18	1.98	27.61%	42.9	2.14	30.37%	44.1	2.36	36.31%
4900	0	40.46	2	23.16%	42.23	2.15	25.91%	43.4	2.22	32.85%
5000	0	40.91	2	25.69%	42.6	2.13	28.48%	43.83	2.25	35.78%
5100	0	40.64	2.14	22.56%	42.3	2.25	25.16%	43.52	2.23	33.62%
5200	0	40.78	2.25	22.16%	42.44	2.42	24.16%	43.63	2.35	32.72%
5300	0	40.91	2.21	23.25%	42.52	2.41	24.71%	43.65	2.52	30.65%
5400	0	40.92	2.32	22.20%	42.57	2.54	23.72%	43.64	2.52	30.58%
5500	0	41.28	2.32	24.12%	42.91	2.53	25.75%	43.87	2.64	30.78%
5600	0	41.31	2.32	24.28%	43	2.52	26.39%	44.04	2.62	32.25%
5700	0	41.51	2.34	25.21%	43.28	2.55	27.82%	44.27	2.64	33.75%
5800	0	41.62	2.35	25.75%	43.3	2.57	27.73%	44.26	2.67	33.29%
5900	0	41.13	2.32	23.30%	42.9	2.49	26.10%	43.92	2.58	31.86%
6000	0	41.27	2.33	23.96%	43	2.5	26.60%	43.03	2.57	26.06%
6100	0	41.11	2.35	22.89%	42.78	2.51	25.19%	43.75	2.58	30.64%
6200	0	40.64	2.28	21.18%	42.23	2.45	22.74%	43.14	2.49	27.59%
6300	0	41.15	2.24	24.24%	42.71	2.41	25.81%	43.54	2.46	30.62%
6400	0	41.06	2.2	24.17%	42.71	2.38	26.14%	43.33	2.46	29.17%
6500	0	40.67	2.18	22.30%	42.27	2.34	24.02%	43.11	2.43	28.07%
6600	0	40.67	2.2	22.10%	42.29	2.37	23.83%	43.17	2.49	27.78%
6700	0	40.62	2.18	22.05%	42.33	2.35	24.26%	43.19	2.49	27.90%
6800	0	40.95	2.2	23.57%	42.47	2.37	24.84%	43.36	2.521	28.66%
6900	0	40.66	2.15	22.56%	42.28	2.35	23.98%	43.18	2.53	27.40%
7000	0	41.28	2.12	26.39%	42.91	2.34	27.84%	43.75	2.51	31.49%
7100	0	40.73	2.04	24.16%	42.34	2.27	25.17%	43.42	2.45	29.90%
7200	0	41.15	1.98	27.42%	42.85	2.52	25.50%	43.92	2.39	34.39%
7300	0	41	1.88	27.90%	42.74	2.12	29.55%	43.68	2.31	33.67%
