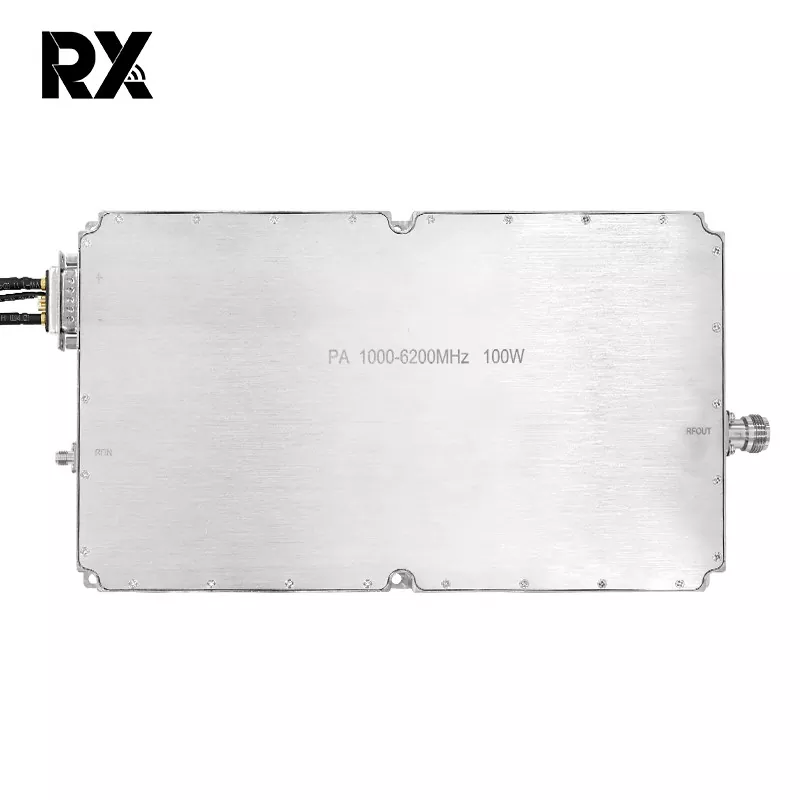

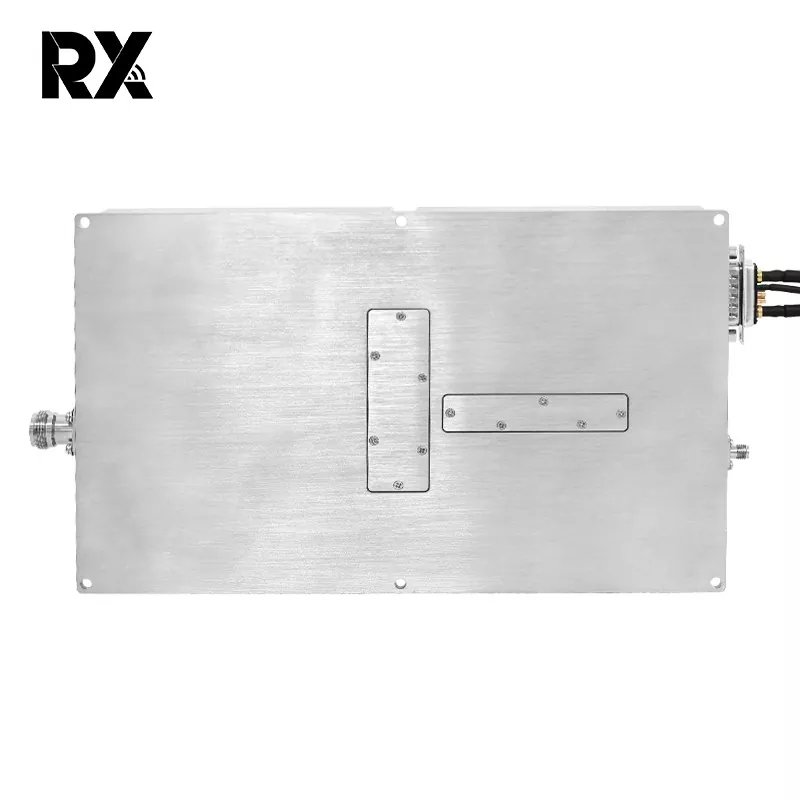

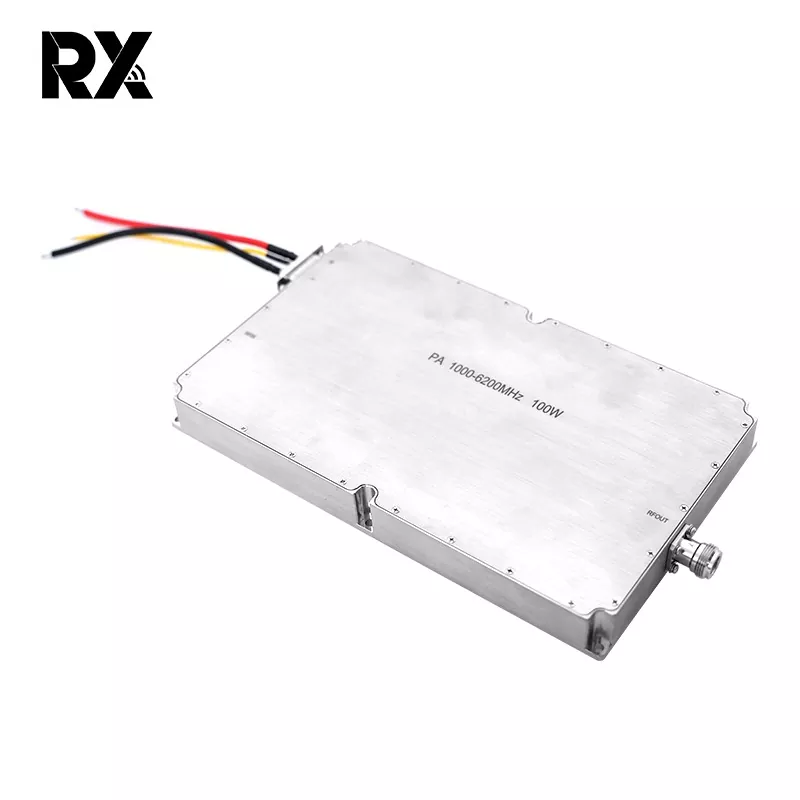

초광대역 1000-6000MHz 고전력 100W 전력 증폭기

초광대역 1000-6000MHz 고전력 100W 전력 증폭기는 RF 모듈입니다. 단일 모듈은 1~6GHz를 처리할 수 있으므로 기존 다중 대역 스위칭 회로가 필요하지 않으며 시스템 크기와 복잡성이 크게 줄어듭니다. 주파수 민첩성, 주파수 호핑 또는 광대역 간섭과 관련된 시나리오에 적합합니다.

문의 보내기

제품 설명

초광대역 1000-6000MHz 고전력 100W 전력 증폭기

이 모듈은 GaN 기술을 활용하여 동등한 100W 전력에서 LDMOS보다 30% 적은 열 방출을 달성하고 진정한 고전력과 낮은 열 방출을 달성하여 모듈의 수명을 연장합니다. 또한 회로 기판에 온도 보호, 부하 보호, 과전압 보호, 과구동 보호를 추가하여 외부 보호 기능이 필요 없으며 작동 효율성을 크게 높였습니다.

기존 협대역 주파수와 달리 초광대역(1000~6000MHz)은 초광대역, 고전력, 고신뢰성 특성을 달성하기 위해 더 높은 기술 및 부품 품질 표준이 요구됩니다. 초광대역 1000~6000MHz 100W 전력 증폭기는 현대 다중 대역 통신, EMC 테스트, 전자전 및 안티 드론 시스템에서 뛰어난 성능을 입증했습니다.

1000-6200MHz100W 전력 증폭기 사양(TC=25℃)

아니요.	설명	상징	최소	일반		맥스	단위	주목
1.	작동 주파수	흑백	1000			6200	MHz
2.	입력 전원	핀		2			dBm
3.	출력 전력 CW	프삿	50.5	51		52.5	dBm	연속파
4.	전력 이득	GP	48.5	49		50.5	dBm	@ 핀=2dBm
5.	전력 이득 평탄도	△Gp		±1.5			데시벨	@ 핀=2dBm
6.	입력 반사 손실	S11		-15			데시벨
7.	작동 전압	Vdc	28	28		32	V
8.	현재 소비	A		17		21.5	A	@ 파우트=110~180W
9.	RF 커넥터 입력		SMA, 여성

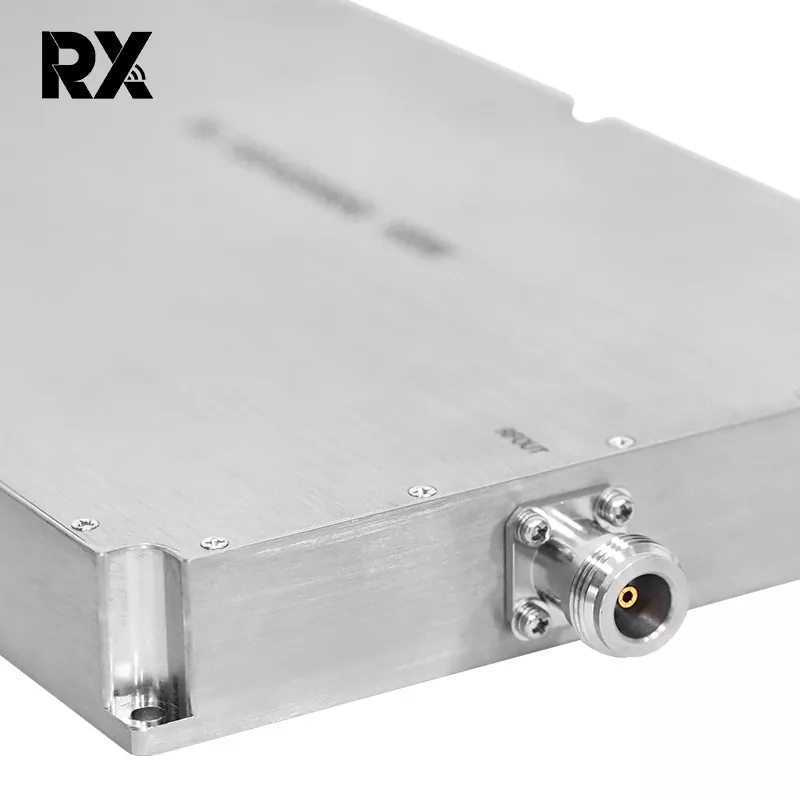

10.	RF 커넥터 출력		N, 여성
11.	무게			1.9		2	kg
12.	길이너비높이		25015025			mm
13.	최대 입력 전력	핀맥스	≤10			dBm

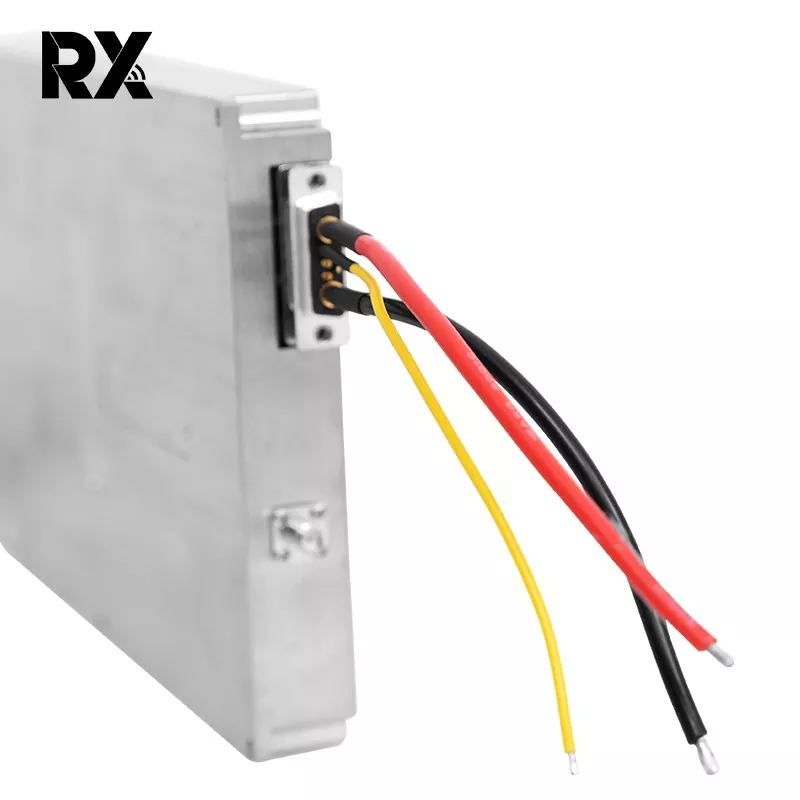

14.	인터페이스 정의 (7W2 여성)	VDD	A1		28Vdc
		접지	A2		지면
		과전류 보호	2		정상 동작 : 0V 과전류 보호:+5V			과전류 보호@25A
		과열 보호	2		정상 동작 : 0V 과열 보호:+5V			과열
		할 수 있게 하다	3		5V~Vdd:ON 0V:꺼짐			보호@100℃
		접지	4		지면
		상태	5		정상 동작 : 0V 상태 보호:+5V
