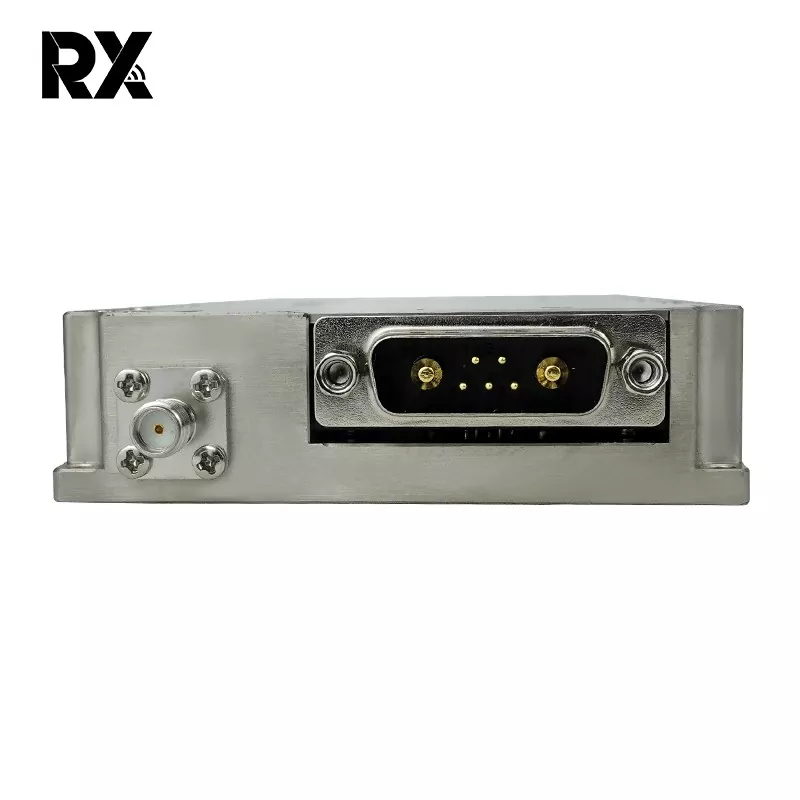

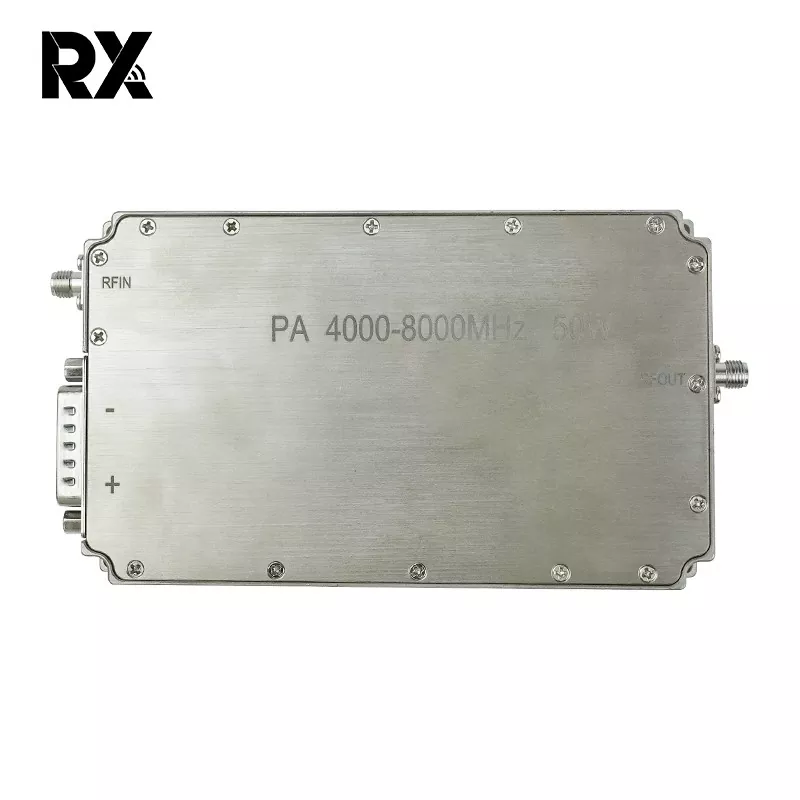

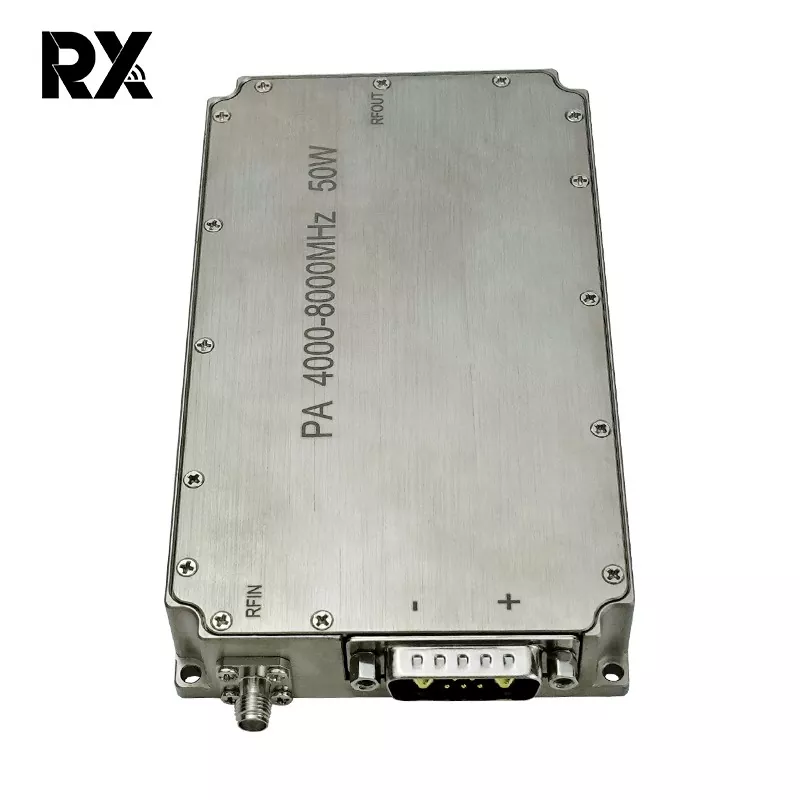

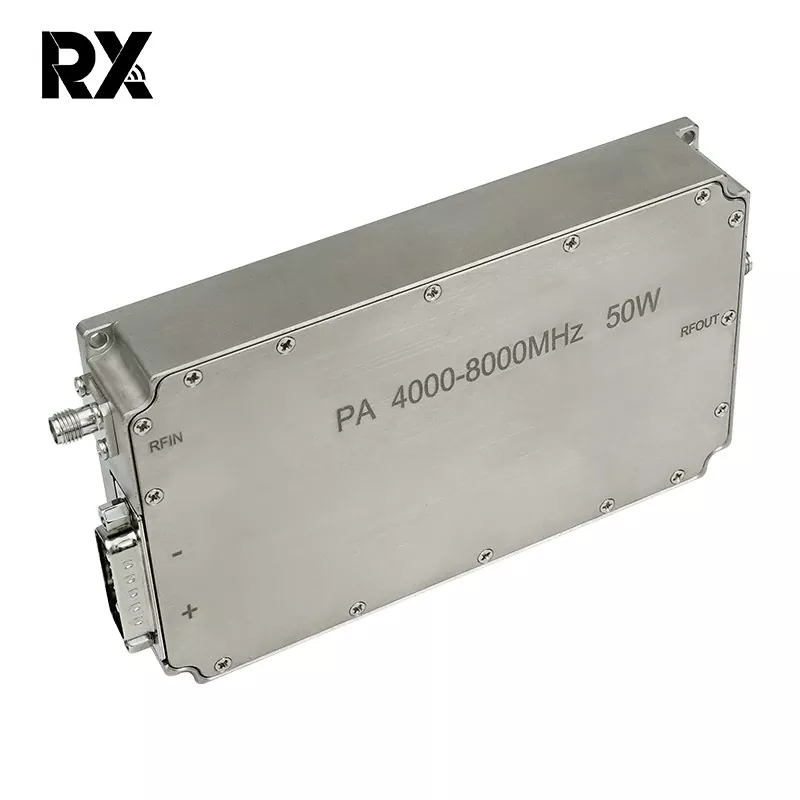

초광대역 C-대역 4~8GHz 50W 전력 증폭기 RF 시스템

이 50W 광대역 전력 증폭기는 4~8GHz 주파수 범위에서 강력한 출력 전력이 필요한 애플리케이션을 위해 설계된 고성능 RF 모듈입니다. 고급 GaN(질화갈륨) 기술을 활용하여 넓은 순간 대역폭에 걸쳐 높은 전력 밀도, 탁월한 효율성 및 안정적인 선형성을 제공합니다. 이 앰프는 까다로운 환경에서도 안정성, 내구성 및 일관된 성능을 제공하도록 설계되었습니다.

문의 보내기

제품 설명

주요 특징

광대역 성능: 대역 전환 없이 전체 4~8GHz(C-대역) 스펙트럼에서 원활하게 작동합니다.

높은 출력 전력: 대역 전반에 걸쳐 최소 50W(47dBm)의 일반적인 포화 출력 전력을 제공합니다.

고이득: 50dB(최소)의 일반적인 소신호 이득을 제공하여 저전력 소스에서 효과적인 신호 증폭을 보장합니다.

우수한 이득 평탄도: 균일한 성능을 위해 전체 주파수 범위에 걸쳐 일반적으로 ±1.5dB의 우수한 이득 평탄도를 유지합니다.

고효율: 고효율 설계를 통합하여 일반적으로 30% PAE(전력 추가 효율)를 달성하고 열 부하 및 DC 전력 소비를 줄입니다.

강력한 선형 성능: 일반적으로 47dBm을 넘는 높은 1dB 압축점(OP1dB)을 제공하여 다양한 변조 방식에 대해 선형 및 포화 증폭을 모두 지원합니다.

통합 보호 및 제어: 역전압 보호, 과열 차단, 출력 과부하/VSWR 보호 등 포괄적인 안전 기능이 포함되어 있습니다. 바이어스 제어, 활성화/비활성화(TTL) 및 상태 모니터링을 위한 표준 아날로그 인터페이스입니다.

열 관리: 효율적인 베이스플레이트 냉각 시스템으로 설계되어 최대 부하 조건에서 안정적인 작동을 보장합니다. 작동 케이스 온도 범위: -40°C ~ +85°C.

견고한 구조: 탁월한 차폐 및 환경 탄력성을 위해 견고하고 밀봉된 금속 패키지에 내장되어 있으며 군사, 항공우주 및 산업 응용 분야에 적합합니다.

아니요.	설명	상징	최소	일반	맥스	단위	주목
1.	작동 주파수	흑백	4000		8000	MHz
2.	입력 전원	핀		0		dBm
3.	출력 전력 CW	프삿	47	48.5	49.5	dBm	연속파
4.	전력 이득	GP	47		49.5	dBm	@ 핀=0dBm
5.	전력 이득 평탄도	△Gp		±1.5		데시벨	@ 핀=0dBm
6.	소형 신호이득	G	49	50.5	52	데시벨	@ 핀=-5dBm
7.	소형 신호 이득 평탄도	△G		±2		데시벨	@ 핀=-5dBm
8.	입력 반사 손실	S11		-15		데시벨
9.	작동 전압	Vdc	28	28	32	V
10.	현재 소비	A		6	8	A	@ 파우트=50~90W
11.	작동 온도		-40℃~+50℃
12.	RF 커넥터 입력		SMA, 여성
13.	RF 커넥터 출력		SMA, 여성
14.	무게			0.439	0.50	kg
15.	길이너비높이		1348022			mm
16.	입력 전원	핀맥스	-5		5	dBm
17.	인터페이스 정의 (7W2 여성)	VDD	A1	지면
		접지	A2	28Vdc
		전류 감지	1	모듈 전류에 따른 아날로그 전압@100mV/A
		온도 감지	2	모듈 온도에 따른 아날로그 전압@10mV/℃
		할 수 있게 하다	3	증폭기 활성화			증폭기 활성화:TTL 로직 하이(3.3V) (내부 풀링-로우)
		접지	4	지면
	전반적인 차원	메모: 1、 전체 치수는 참조용입니다. 2、 고객의 요구 사항에 따라 크기를 적절하게 늘리거나 줄일 수 있습니다. 3、 입력 인터페이스, 출력 인터페이스 및 전원 공급 장치 인터페이스의 위치는 고객의 실제 요구에 따라 변경될 수 있습니다.
